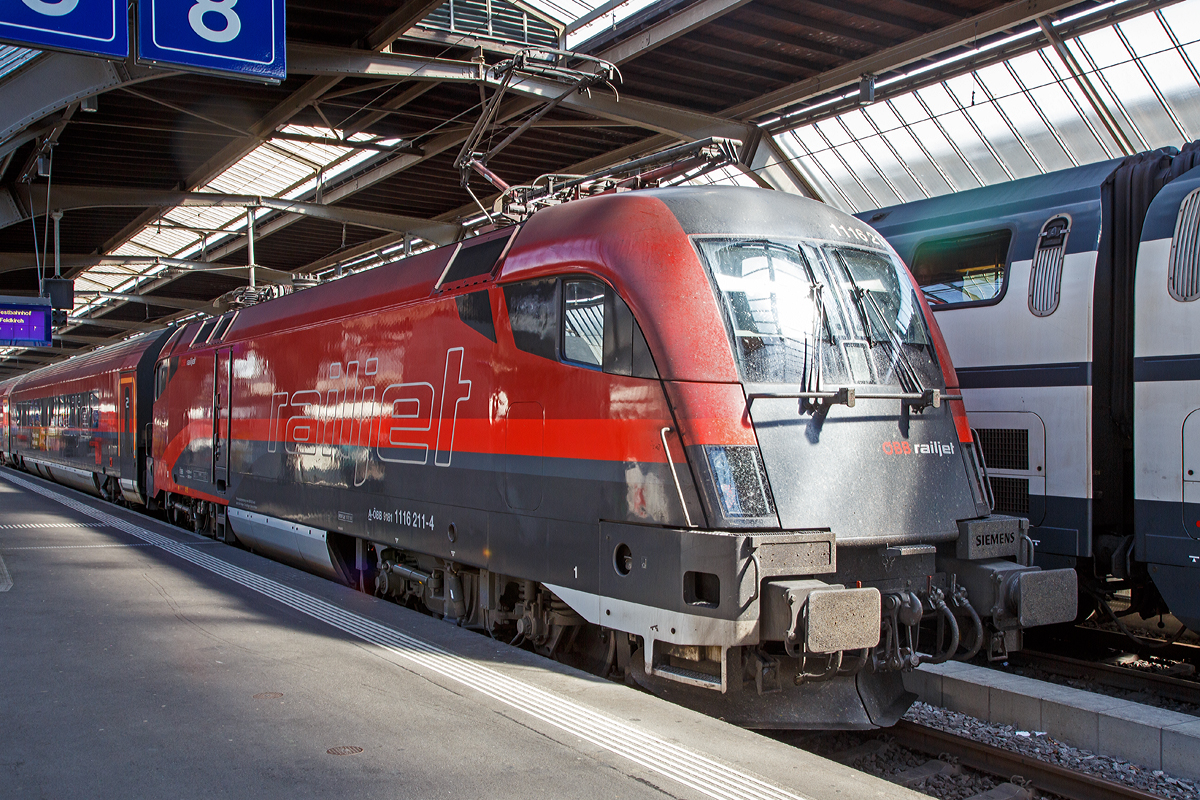

Die ÖBB-railjet Taurus II "Spirit of Munich" 1116 211-4 (9181 1116 211-4 A-ÖBB) steht am 06.06.2015 in Zürich HB mit dem railjet via Innsbruck nach Wien zur Abfahrt bereit.

Die Siemens ES64U2 wurde 2004 von Siemens unter der Fabriknummer 20932 für die ÖBB gebaut.

Die ES 64 U2 wurde ursprünglich als Universallok für die Österreichischen Bundesbahnen (ÖBB) entwickelt und wird dort als Baureihe 1016 (reine 15-kV-Version) und 1116 (2-System-Version mit 15 kV und 25 kV für internationalen Verkehr nach Ungarn) geführt. Die Zweisystembauart für 15 kV- und 25 kV-Bahnstromsysteme ist traktions- und sicherungstechnisch für Deutschland, Österreich und Ungarn ausgerüstet und zugelassen, seit Mai 2002 ist zudem ihr Einsatz in der Schweiz erlaubt. Durch die vorhandene Technik ist sie ebenso für die Wechselstromstrecken in Tschechien und der Slowakei geeignet. Die Maschinen der Serie ES 64 U2 sind wendezugfähig ausgeführt und ab Werk mit zwei Einholm-Stromabnehmern ausgerüstet. Ausnahme sind die Railjet-Loks 1116.201 bis 1116.223, welche mit den in die Schweiz verbundenen Fahrten, einen dritten (schmaler) Stromabnehmer haben. Der Antrieb der Lok erfolgt über einen speziell für sie entwickelten Hohlwellen-Antrieb mit Bremswelle (HAB).

Die Lok der Reihe 1016 und 1116 sind auch oft hörbar zuerkennen: Beim Aufschalten aus dem Leerlauf ist ein Geräusch zu vernehmen, das an das Durchspielen einer Tonleiter auf einem Tenorsaxophon erinnert. Es entsteht in den Drehstrommotoren durch die Ansteuerung der Stromrichter. Das hörbare Geräusch ist dabei die doppelte Taktfrequenz der Pulswechselrichter, welche stufenweise angehoben wird.

Die Frequenz ändert sich dabei in Ganz- und Halbtonschritten über zwei Oktaven von d bis d" im Tonvorrat der Stammtöne.
Die Nachfolge-Baureihe ES 64 U4 (ÖBB 1216/SŽ-Baureihe 541) besitzt diese akustische Besonderheit nicht mehr.

TECHNISCHE DATEN:
Achsformel: Bo’Bo’
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 19.280 mm
Höhe: 4.375 mm
Breite: 3.000 mm
Drehzapfenabstand: 9.900 mm
Achsabstand in Drehgestell: 3.000 mm
Kleinster bef. Halbmesser: 100 m (bei 10 km/h) /120 m (bei 30 km/h)
Dienstgewicht: 88 t
Höchstgeschwindigkeit: 230 km/h
Dauerleistung: 6.400 kW
Booster für 5 min: 7,0 MW (nur bei 85–200 km/h nützlich)
Anfahrzugkraft: 300 kN
Dauerzugkraft: 250 kN (bis 92 km/h)
Raddurchmesser: 1.150 mm (neu) / 1.070 mm (abgenutzt)
Motorentyp: 1 TB 2824-0GC02
Stromsystem: 15 kV, 16,7 Hz und 25 kV, 50 Hz
Anzahl der Fahrmotoren: 4
Antrieb: Kardan-Gummiringfederantrieb
