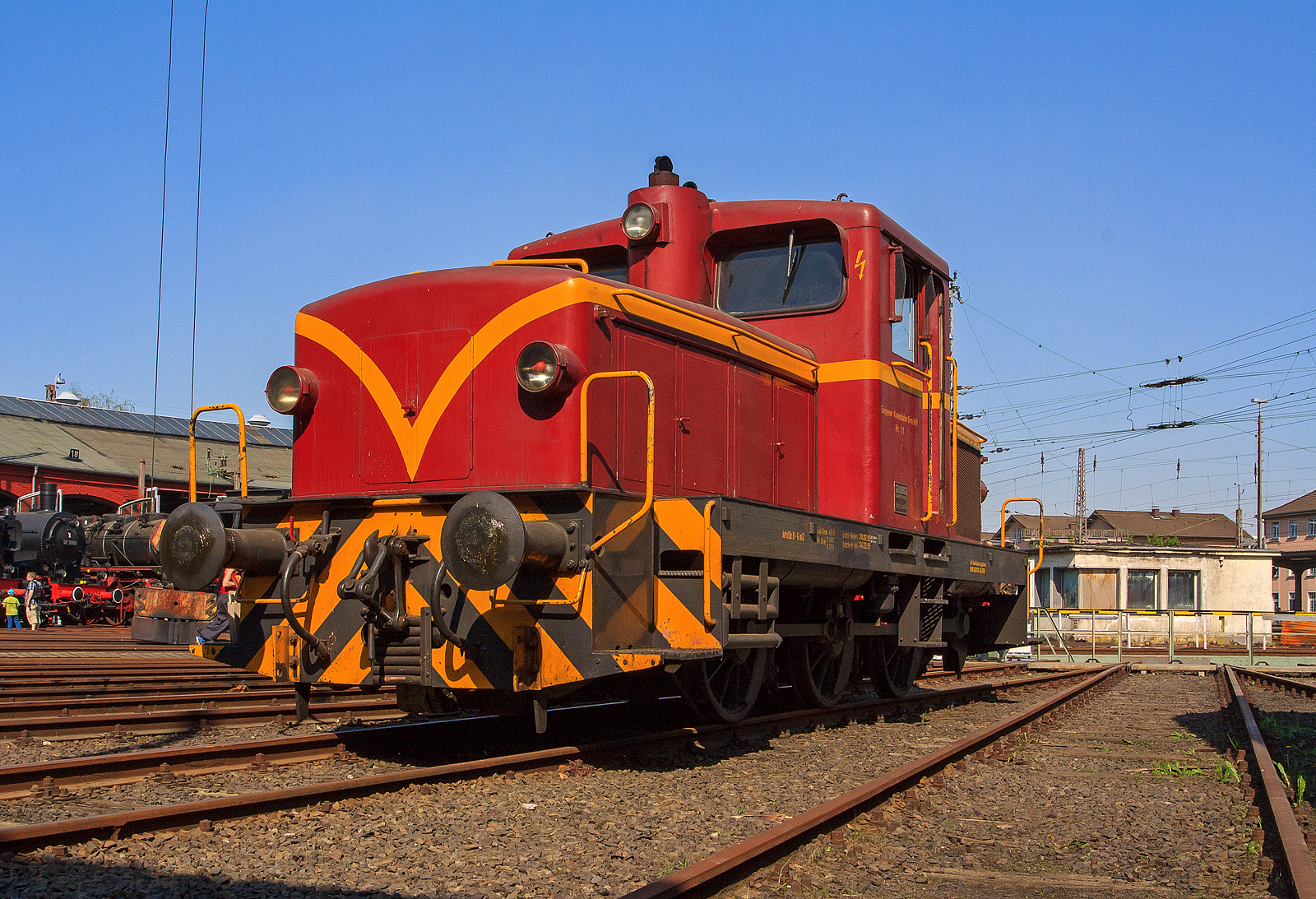

Die Jung R 42 C der Eisenbahnfreunde Betzdorf, ex SK 11 (Siegener Kreisbahn). ex Lok 11 der Kleinbahn Weidenau-Deuz, am 23.04.2011 im Südwestfälischen Eisenbahnmuseum in Siegen.
Die Lok vom Typ R 42 C wurde 1960 von der Firma Jung unter der Fabriknummer 13119 gebaut und an die Kleinbahn Weidenau-Deuz ausgeliefert. Die Kleinbahn Weidenau-Deuz erhielt ebenso wie die Siegener Kreisbahn vier Lokomotiven und die Freien Grunder Eisenbahn eine, so dass nach der Fusion als Siegener Kreisbahn 1970 dort neun Lokomotiven verkehrten.
Die Lok ist eine dieselhydraulische Lokomotive von der 32 Exemplaren von Arnold Jung Lokomotivfabrik in Jungenthal bei Kirchen/Sieg gebaut wurden. Sie war vor allem für den Rangiereinsatz im Werksdienst vorgesehen, ab 1955 wurde die R 42 C angeboten
Die Achsfolge ist C, als Antrieb dient ein aufgeladener MAN-Motor W8V 17,5/22A mit einer Leistung von 440 PS bei 1100 U/min, dieser überträgt seine Leistung auf ein hydraulisches Voith-Turbo-Getriebe L 37 Ab, dieses wiederum auf eine hinten liegende Blindwelle, die die drei Achsen über Kuppelstangen antreibt.
Die Lok gehört zur sogenannten 3. Generation der Jung-Loks, die Leistungssteigerung gegenüber der R 40 C machte den Einbau eines größeren Lüfters notwendig. Dieser ist am Lüftergitter auf dem Aufbau der dem Motor abgewandten Vorbau zu erkennen. Die Maschinen verfügen bei vergrößertem Raddurchmesser über einen verkürzten Radstand gegenüber der R 40 C.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Achsfolge: C
Länge über Puffer: 9.285 mm
Achsstand: 2 x 1.700 mm = 3.400 mm
Breite: 3.120 mm
Höhe: 3.975 mm
Eigengewicht: 43.500 kg
Dienstgewicht: 45.000 kg
Motor: wassergekühlter 8-Zylinder 4-Takt MAN-Reihendieselmotor W 8 V 17,5/22 A mit Aufladung
Hubraum: 42,32 Liter
Leistung: 324 kW (440 PS)
Höchstgeschwindigkeit: 60 km/h
Schaltgetriebe: Voith L37Ab
Wendegetriebe: Jung 420G
Bremse: Klotzbremse, an allen 6 Rädern
Betriebsbremse: K-GPmZ (einlösige Knorr-Bremse mit Zusatzbremse), pneumatisch, auf alle 6 Räder wirkend
Bremsgewicht: 40 t (P); 29 t (G)
Feststellbremse: Handrad, mechanisch, auf alle 6 Räder wirkend
Tankinhalt: 820 l
Sonstiges: Läutewerk, Sicherheitsfahrschaltung
Im deutschen Fahrzeugeinstellungsregister ist für die Jung R 42 C die Nummer 3942 vorgesehen, diese hier hatte die NVR-Nummer 98 80 3942 018-3 D-EFBS
