Die 265 022-4 (92 80 1265 022-4 D-DB) eine Voith Gravita 15L BB der DB Cargo AG ausgestellt am 17.09.2023 beim KSW Bahnhof Siegen-Eintracht, hier war ...

Die 265 022-4 (92 80 1265 022-4 D-DB) eine Voith Gravita 15L BB der DB Cargo AG ausgestellt am 17.09.2023 beim KSW Bahnhof Siegen-Eintracht, hier war im Rahmen der "Europäische

(ID 825173)

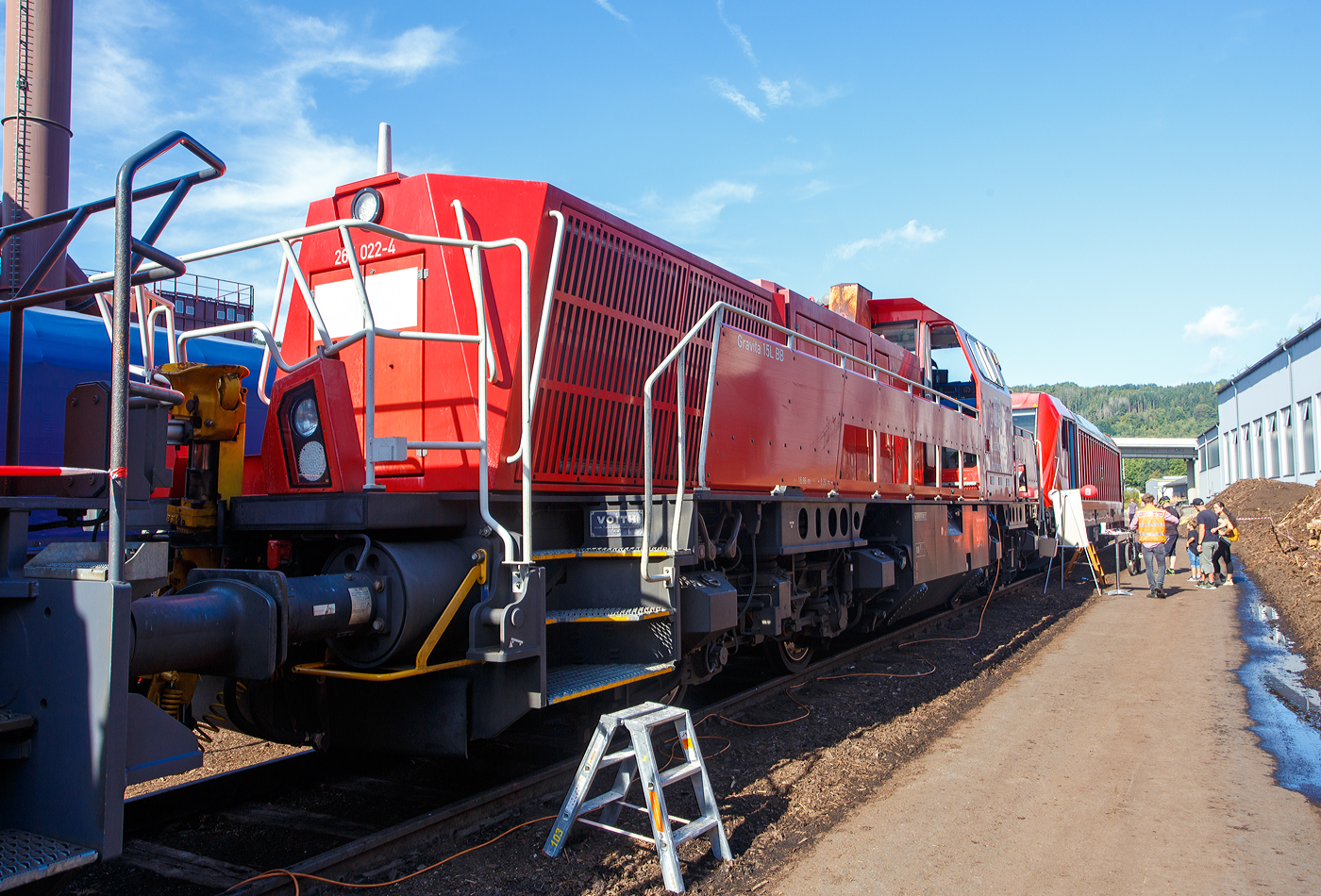

Die 265 022-4 (92 80 1265 022-4 D-DB) eine Voith Gravita 15L BB der DB Cargo AG ausgestellt am 17.09.2023 beim KSW Bahnhof Siegen-Eintracht, hier war im Rahmen der "Europäische Mobilitätswoche" der „Tag der Schiene 2023“ ein Tag der offenen Tür.

Die Die Lok wurde 2013 von Voith in Kiel unter der Fabriknummer L04-18023 gebaut und an die DB Schenker (heute DB Cargo Deutschland AG) geliefert.

Die vierachsigen dieselhydraulischen Lokomotiven vom Typ Gravita 15L BB (BR 265) haben einen Leistung von 1.800 kW und habe somit 800 kW mehr Leistung als eine Gravita 10 BB (BR 261). Zudem sind sie über 1m länger als die kleine Schwester.

TECHNISCHE DATEN:
Spurweite: 1.435 mm
Länge über Puffer: 16.860 mm
Drehzapfenabstand: 8.200 mm
Drehgestell-Mittenabstand: 2.400 mm
größte Breite: 3.075 mm
größte Höhe über SOK: 4.273 mm
Raddurchmesser neu: 1.000 mm
kleinster bef. Gleisbogen: 80 m
Eigengewicht: 84 t
Kraftstoffvorrat: 5.000 l
Motor: V-12-Zylinder-Dieselmotor MTU 12V 4000 R43
Leistung: 1.800 kW bei 1.800 U/min
Getriebe: Voith L 5r4 zseU2
Anfahrzugkraft: 270 kN
Höchstgeschwindigkeit: 100 km/h
Tankvolumen: 5.000 l
Gebaute Stückzahl: 36

Armin Schwarz 21.09.2023, 456 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/100, Blende: 10/1, ISO160, Brennweite: 25/1
