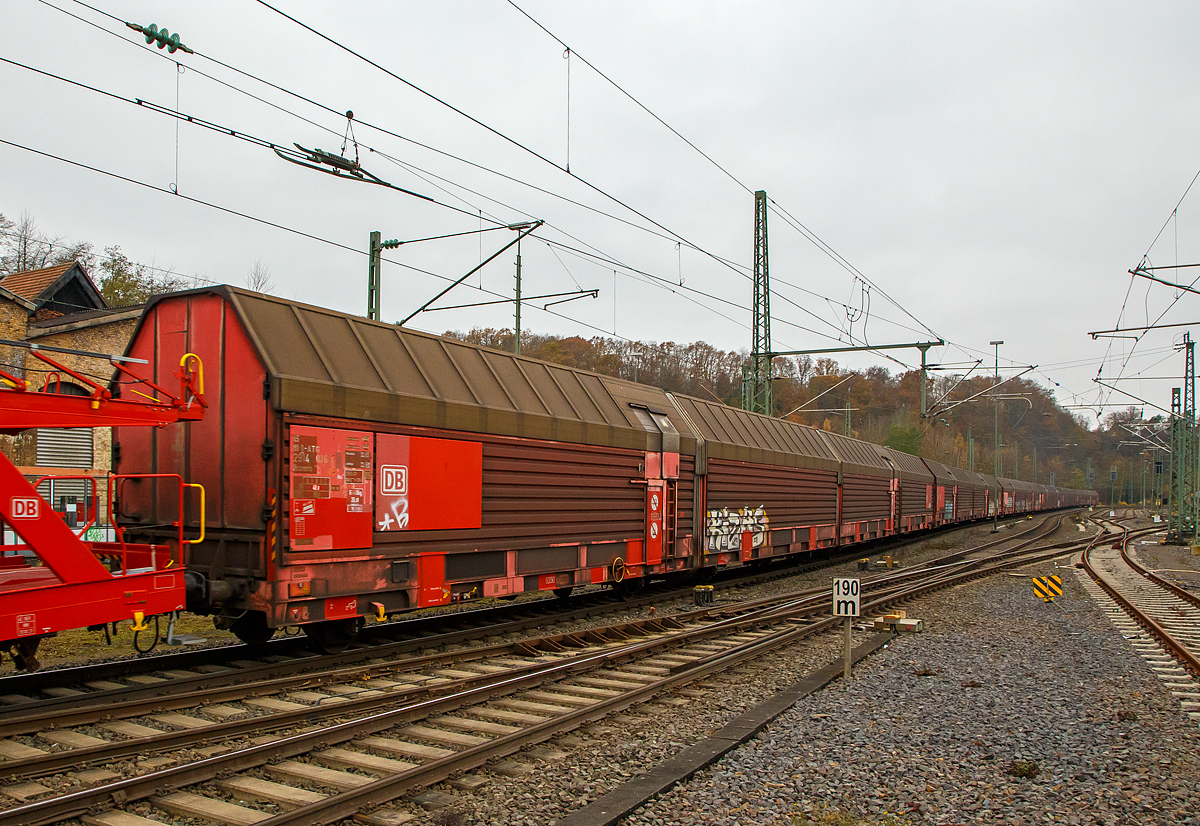

Viergliedrige, geschlossene Doppelstock-Autotransportwagen mit acht Radsätzen, im Vordergrund 45 80 291 4 016-7 D-ATG der Gattung Hcceerrs 330, der DB Cargo Logistics GmbH (ex ATG Autotransportlogistic GmbH), am 20.11.2021 bei einer Zugdurchfahrt im Bahnhof Betzdorf (Sieg). Die geschlossene Doppelstock-Autotransportwageneinheit besteht aus 4 kurzgekuppelten zweiachsigen Wagen.

Ab 2003 liefert LHB-Alstom die viergliedrige (vierteilige) festgekuppelte, bedeckte Doppelstock-Wageneinheit Hcceerrs 330 an DB Cargo bzw. ATG ab. Sie ist speziell für den Transport von Kraftfahrzeugen der Mercedes E- und S-Klasse von Daimler-Chrysler (DC) im Lademix ausgelegt. DC hatte zur Bedingung gemacht, den Schutz vor Witterungseinflüssen, bahnspezifischer Verschmutzung und Vogelkot sowie vor Vandalismus und Graffiti-Schmierereien, aber auch vor Einbruch / Diebstahl zu optimieren. Die geschlossene Bauart bietet zusätzlich die Möglichkeit, auf die bisher übliche spezielle Transportschutz-Beschichtung zu verzichten.

Die Wagen sind für den Einsatz in Ganzzügen vorgesehen und können aufgrund ihrer baulichen Abmessungen nicht in allen Ländern uneingeschränkt eingesetzt werden. Auf Radvorleger wurde im Einvernehmen mit DC verzichtet. Die doppelstöckige Beladung erfolgt über zweiteilige Falt-Stirntüren, der Zugang für das Bedienungs-Personal erfolgt über die an den Wagenenden angeordneten Seitentüren, für die obere Ebene mit Aufstiegsleiter. Die Wagenübergänge der einzelnen Wagenelemente verfügen über Überfahrklappen aus gewebeverstärktem Gummi und sind mit Faltenbälgen verschlossen. Der Ladevorgang darf nur auf Gleisen ohne Oberleitung erfolgen. Zur Beladung ist die obere Ladeebene an den Einheitsenden gemeinsam mit dem Dach anhebbar. Das vollständig aus Aluminium bestehende Hubdach wird an allen 4 Wagengliedern gleichzeitig bewegt. Der maximale Dachhub beträgt 400 mm. Die Betätigung erfolgt elektro-hydraulisch, vor Öffnen und Schließen des Daches müssen alle Türen verschlossen sein. Das abgesenkte Hubdach verriegelt gleichzeitig die Einheit gegen Zutritt und verschließt die Lüftungsschieber oberhalb der unteren Ladeebene.

Aufgrund seiner Länge von 54 m besitzt dieser Spezialwagen eine besonders hohe Ladekapazität. Das gegenüber offenen Autotransportwagen deutlich niedriger liegende Geräuschniveau beim Ladevorgang schont darüber hinaus die Umwelt. Durch die elektrohydraulische Bedienung sowie eine durchgängige Innenbeleuchtung auf beiden Ladeebenen werden die Arbeitsbedingungen an den Be- und Entladestellen erheblich verbessert.

TECHNISCHE DATEN:
Spurweite: 1.435 mm
Anzahl der Achsen: 8
Länge über Puffer: 54.000 mm
Achsabstand: 4 x 9.000 mm
Laufraddurchmesser: 840 mm (neu)
Ladelänge: 52.680 mm (unten) / 52.500 mm (oben)
Durchschnittl. Eigengewicht: 65.060 kg
Max. Ladegewicht: 48,0 t ab Streckenklasse A
Maximale Radsatzlast: 18 t
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster befahrbarer Gleisbogenradius: 100 m (im Zugverband)
Bremse: 2 × KE-GP
Feststellbremse: Ja
Intern. Verwendungsfähigkeit: nein
