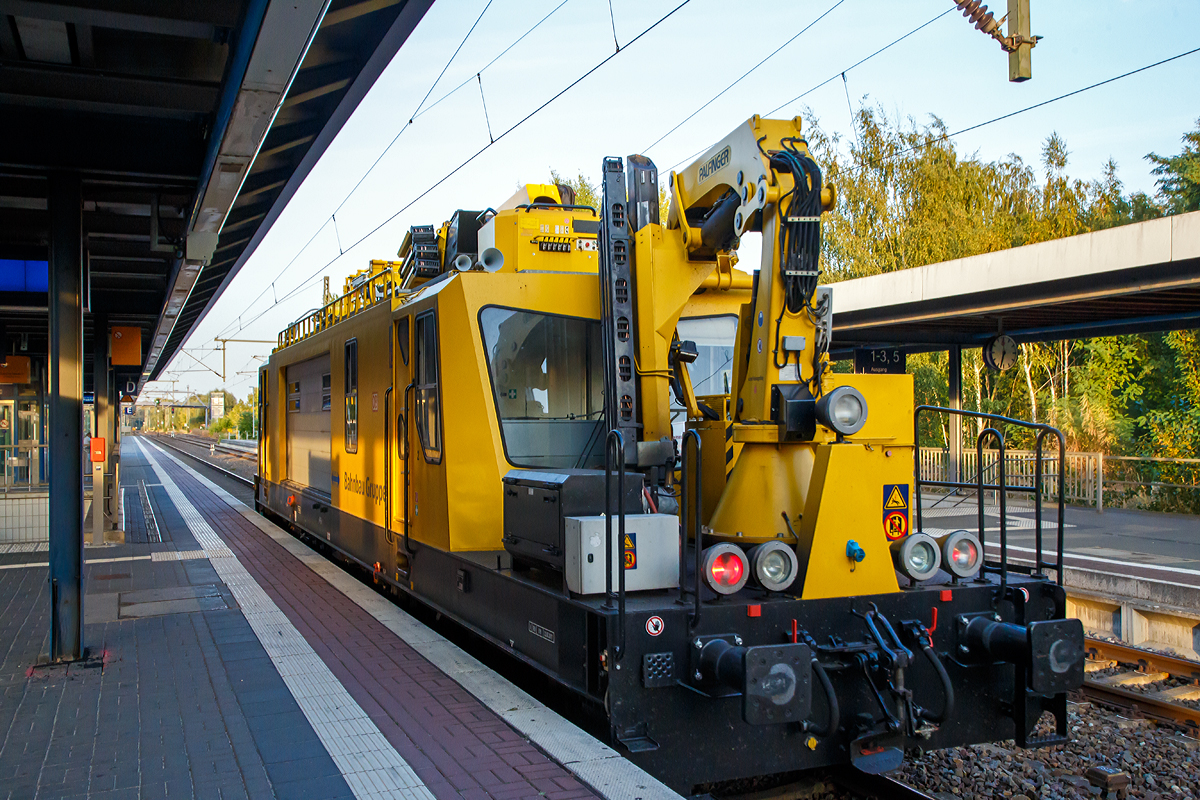

Das Oberleitungsmontagefahrzeug (OMF 1), Schweres Nebenfahrzeug Nr. 97 99 10 103 17-0, der DB Bahnbau Gruppe, fährt am 19.09.2018 durch den Hauptbahnhof Brandenburg an der Havel in Richtung Berlin,
Das Unternehmen Gleisbaumechanik Brandenburg stellte dieses Oberleitungs-Montagefahrzeug auf der Hannover Messe 1997 unter der Bezeichnung „OMF 1“ vor. Drei der Fahrzeuge wurden für die Deutsche Bahn gefertigt, die sie unter der Baureihe 706 einreihen wollte. Bei der Abnahme erhielten sie jedoch die Nebenfahrzeugnummern 97 99 10 101–103.
Der Fahrzeugrahmen ist aus Quer- und Längsträgern zusammengeschweißt, wobei die Längsträger für Pufferstöße von bis zu 1.500 kN ausgelegt sind. Das Fahrzeug ruht auf zwei Drehgestellen vom Typ „GPH200“ mit je zwei Achsen. Das eine der beiden Drehgestelle ist angetrieben, das andere ist nur ein Laufdrehgestell. Neben Zug- und Stoßeinrichtungen der Regelbauart besitzt das OMF 1 auch Kupplungen und Bremsanschlüsse für das Mitführen von Anhängern in Nebenfahrzeug-Bauart. Der Wagenkasten besitzt eine Außenhaut aus Stahlblech.
Das OMF 1 besitzt an beiden Enden Führerstände, die eigene Außentüren besitzen. An einem Ende des Fahrzeugs ist vor dem Führerstand ein Drehkran auf einer Plattform installiert. Hinter diesem Führerstand folgt ein Sozialraum, in dem sich auch der Zugang zum Dach befindet. Den Rest des Fahrzeugaufbaus nimmt der Laderaum mit kleinem Werkstattbereich ein, der auf beiden Seiten durch 5 Meter breite Ladeöffnungen mit Rolltoren verfügt. Auf dem Dach befinden sich ein Messstromabnehmer, ein Hubsteiger mit Arbeitsbühne sowie eine Anhebevorrichtung für die Oberleitung.
Antrieb:
Das Fahrzeug verfügt über zwei verschiedene Motoren. Bei der Streckenfahrt ist ein MAN-Zehnzylinder-Dieselmotor des Typs „D 2840 LF20“ mit einer Leistung von 441 kW bei 1.900 U/min im Einsatz. Für Arbeitsfahrten mit bis zu 5 km/h ist zusätzlich ein hydrostatischer Antrieb eingebaut worden, dieser wird von einem MAN-Vierzylinder-Dieselmotor des Typs „D 0824 LFL 06“ mit einer Leistung von 89 kW bei 1.500 U/min angetrieben. Dieser Motor dient auch der Versorgung von Hydraulikaggregaten für Hubbühne und Kran sowie des Luftpressers.
TECHNISCHE DATEN:
Nummerierung: 97 99 10 101–103
Gebaute Anzahl: 3
Baujahre: 1997–1998
Spurweite: 1435 mm (Normalspur)
Achsformel: B'2'
Länge über Puffer: 18.700 mm
Höhe: 4.300 mm
Breite: 3.100 mm
Drehzapfenabstand: 11.200 mm
Achsabstand im Drehgestell: 2.600 mm
Dienstgewicht: 68,0 t
Höchstgeschwindigkeit: 120 km/h
Installierte Leistung: 441 kW (89 kW bei Arbeitsfahrt)
Treib- und Laufraddurchmesser: 920 mm (neu)
Leistungsübertragung: hydrodynamisch
Tankinhalt: 680 l
Kupplungstyp: Schraubenkupplung und Lkw-Kupplung
Nutzlast: 5 t
Zul. Anhängelast: 80 t (an Nebenfahrzeug Kuppelung 40 t)
Zur Mitfahrt zugel. Personen: 5
Streckenklasse: B1
